Использование световой иллюминации является наиболее популярным решением в части декоративного оформления зданий, сооружений, улиц, парков, площадей, деревьев, а также элементов ландшафта. Декоративное освещение стало важным элементом украшения внешней среды как для городов и населённых пунктов в целом, так и отдельно для домовладений граждан.
Многочисленное применение световой иллюминации, конечно же, приходится на период проведения новогодних праздничных мероприятий, так как создаёт неповторимую атмосферу веселья и уюта. Для праздничной подсветки чаще всего используются гирлянды как внутри помещений, так и на улице. Они различаются по множеству технических параметров, включая силу тока и напряжение. Среди разновидностей гирлянд можно выделить основные типы источников света: минилампы, микролампы, светодиоды.
Минилампы - имеют нить накаливания за счёт чего при долгом горении нагреваются (температура нагревания лампочек безопасна). Их подключение выполняется последовательно, поэтому при перегорании одной лампы гаснет вся нить.
Микролампы – это уменьшенные лампы накаливания, которые при перегорании не подлежат замене.
Светодиоды (Light Emitting Diode - светоизлучающий диод) – в отличие от вышеописанных ламп, LED отличается не только более ярким и насыщенным светом, но и ещё множеством преимуществ, среди которых: увеличенный ресурс свечения, низкая вероятность выхода из строя, не перегреваются при работе, высокая светоотдача, количество включений и выключений гирлянды не влияет на срок службы, так как нет нити накаливания, возможность использования в широком диапазоне температур.
|

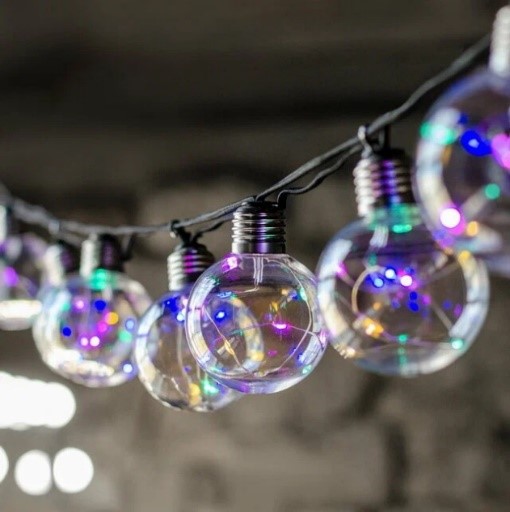

Гирлянда с использованием миниламп
|
Гирлянда с использованием микроламп
|
|

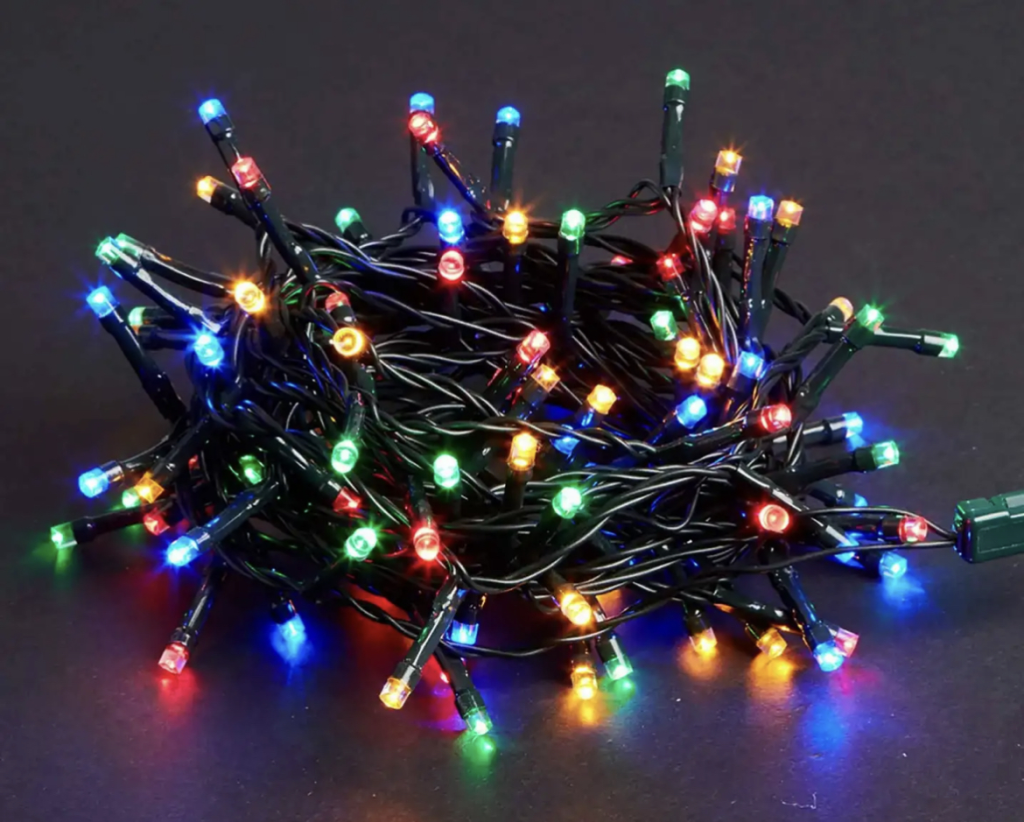

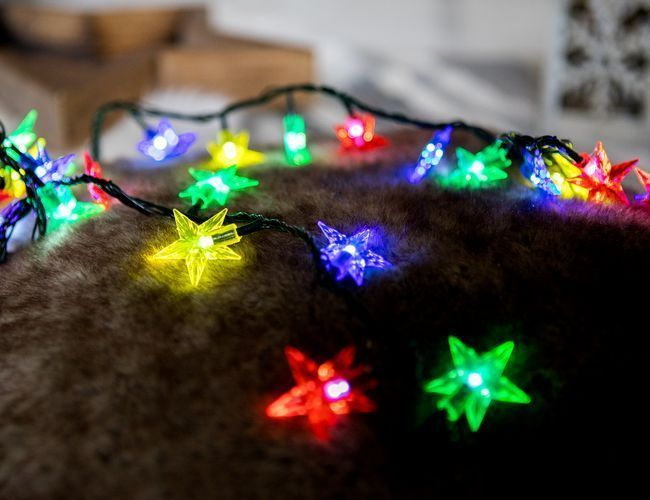

Гирлянды с использованием светодиодных источников (LED)
Принцип работы современной гирлянды заключается в следующем.
Гирлянда подключается к электросети переменного тока через стандартную вилку и питающий провод. Затем с помощью диодного моста и резисторов переменный ток преобразуется в постоянный ток. При нажатии кнопки микроконтроллер (блок управления) замыкает цепь и активирует соответствующий режим: постоянное свечение, мигание, плавный переход между цветами и т.д. Фильтрация помех осуществляется с помощью конденсатора, сглаживающего колебания и устраняющего помехи в сети. К светодиодам поступает электрический ток, управляемый тиристорами. Схемы включения светодиодов используются как последовательные, так и параллельные.
|

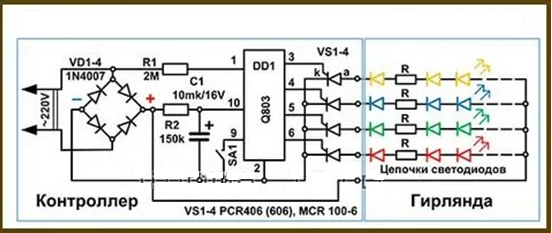

Электрическая схема подключения светодиодов и контроллера гирлянды
Создавая красивое декоративное освещение в домовладениях, квартирах, на загородных участках, подключаемое от электрической сети, в первую очередь необходимо обеспечить безопасность при эксплуатации световой иллюминации (гирлянд), а именно:
1. Использовать электропродукцию только заводского изготовления, необходимо проверить наличие эксплуатационной документации (технического паспорта) и сертификата соответствия ТР ТС 004/2011 (EAC). Перед подключением иллюминации внимательно прочитать руководство по эксплуатации, соблюдать указанные в нём требования безопасности.
|

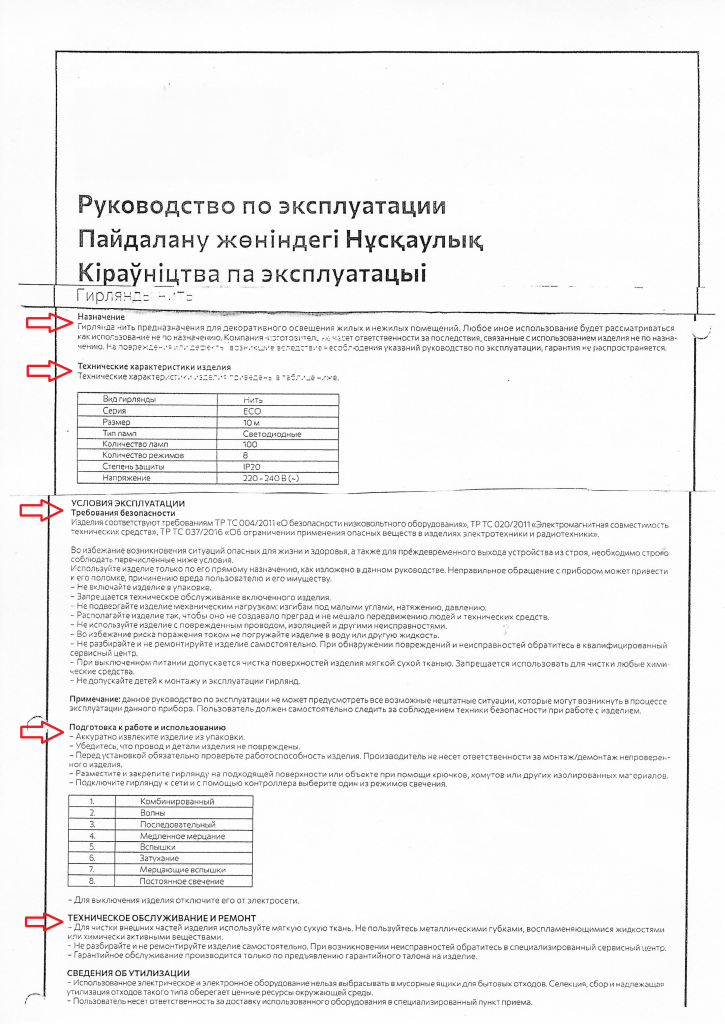

Руководство по эксплуатации светодиодной гирлянды
|

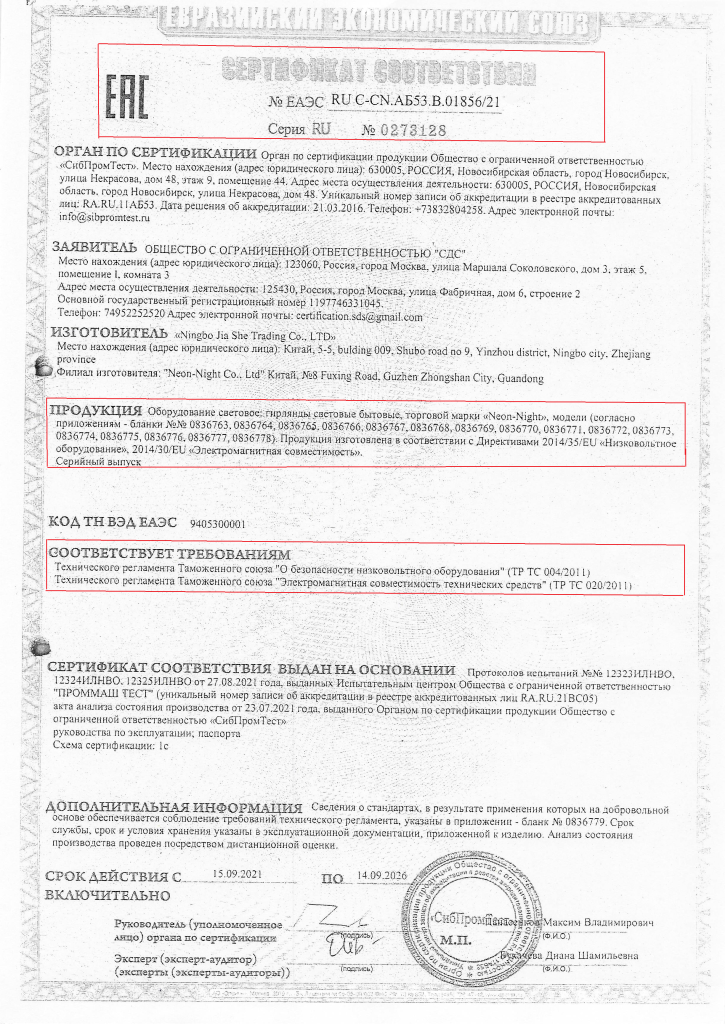

Сертификат соответствия на бытовые гирлянды.
2. Обратить внимание на степень защиты от проникновения, которая обозначается как IP (код защиты от проникновения) и две характеристические цифры. Данная информация указывается на корпусе оборудования или на его упаковке при этом первая цифра указывает на степень защиты от доступа к опасным частям, предотвращая или ограничивая проникновение внутрь оболочки какой-либо части тела или предмета, находящегося в руках у человека, и на степень защиты оборудования, находящегося внутри оболочки, от проникновения внешних твёрдых предметов; вторая цифра указывает степень защиты оборудования от вредного воздействия воды, которую обеспечивает оболочка. Для иллюминации, используемой на улице, первая цифра должна быть не ниже 5, что означает пылезащищённое оборудование, то есть некоторое количество пыли может проникать внутрь, однако это не нарушает работу устройства, вторая цифра не ниже 4 - защита от брызг, падающих в любом направлении (IP54 - IP59, IP64 – IP69). Если данная информация не указана на упаковке, значит это изделие пригодно только для использования в помещении.
|

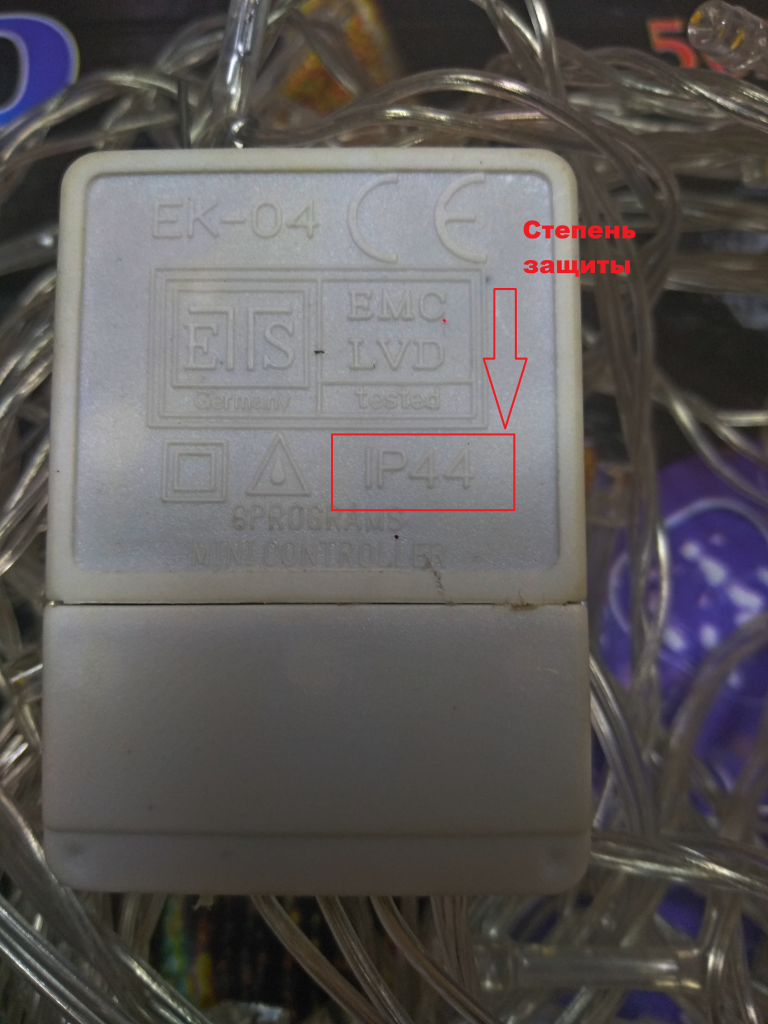

Светодиодная гирлянда со степенью защиты IP 44
(изделие пригодно для использования в помещении и в некоторой степени на улице, но только при условии размещения под козырьком или в открытых помещениях, защищенных от осадков)
|

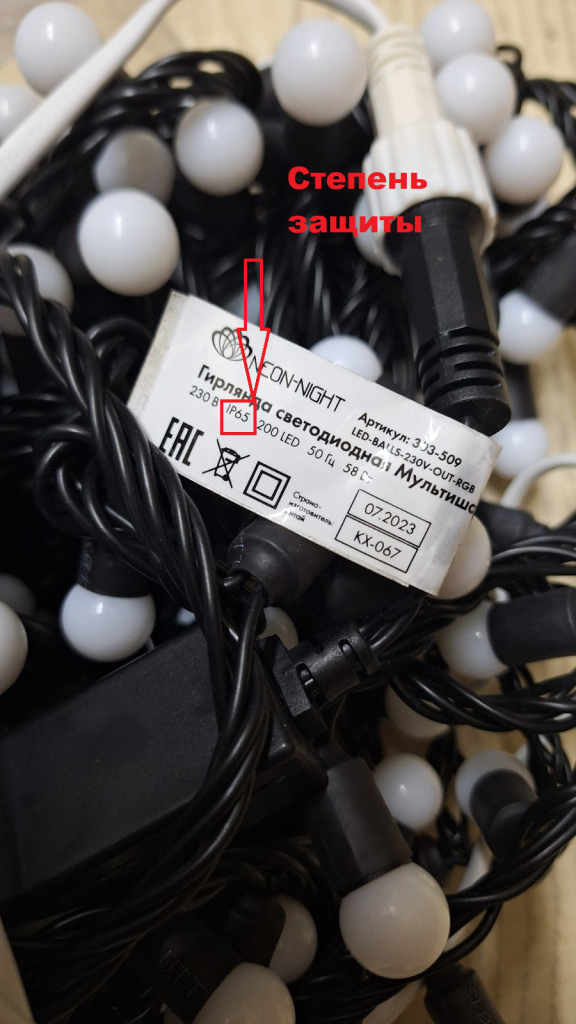

Светодиодная гирлянда со степенью защиты IP 65
(изделие пригодно для использования в помещении и на улице)
3. Обратить внимание на изоляцию (выполнена из поливинилхлорида или силикона), соединение проводов и их толщину: слишком тонкие могут легко порваться или загореться от перегрева. Перед включением гирлянды в электрическую сеть необходимо проверить отсутствие повреждений изоляции, световых источников, вилки, контроллера, блока питания. Нельзя включать гирлянды, если есть видимые повреждения проводов и других её элементов. Перед монтажом необходимо проверить работоспособность гирлянды, подключив её к электросети. При обнаружении неисправностей, искрения, запаха гари, нагрева проводов гирлянду необходимо немедленно отключить.
|
Гирлянда с характерными неисправностями: 1 - повреждён корпус контроллера; 2 - повреждена целостность провода; 3 - повреждён провод в месте подключения вилки
|

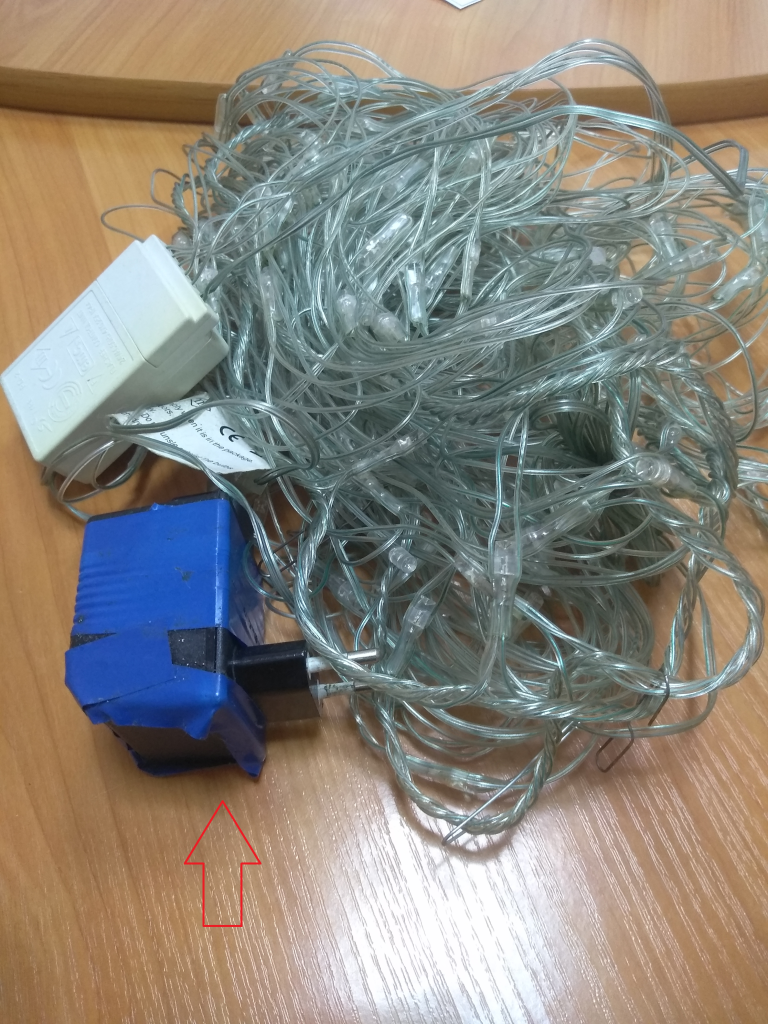

Гирлянда с повреждённым корпусом блока питания
|

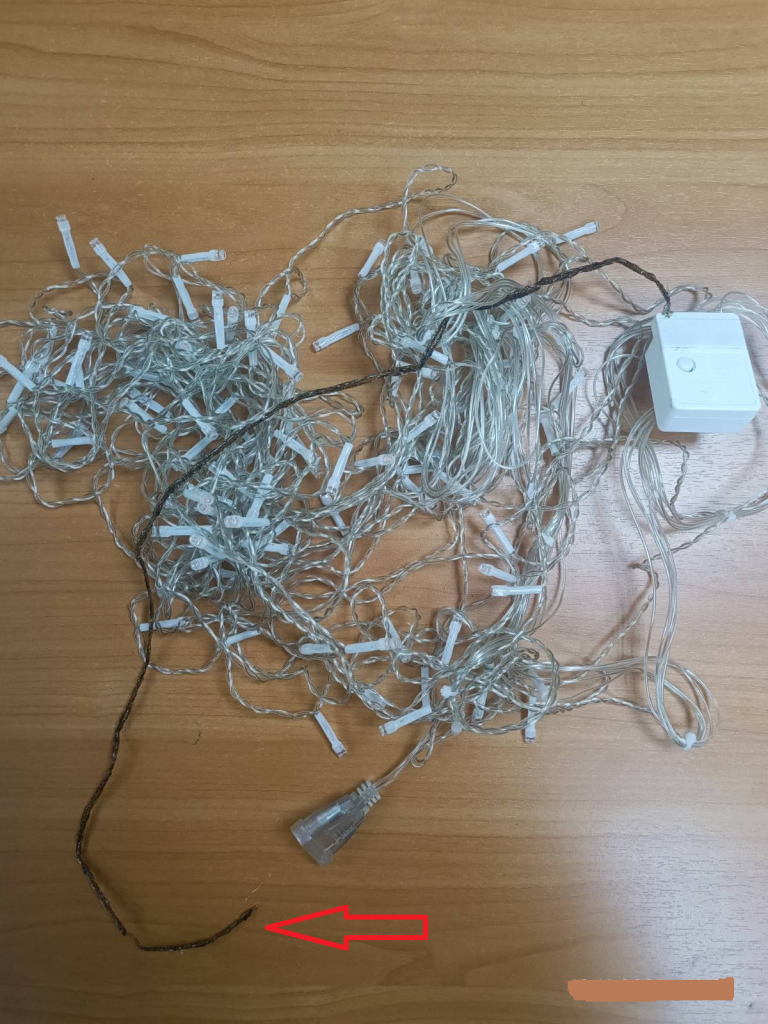

Гирлянда с повреждённым питающим проводом
и отсутствующей вилкой для подключения в электрическую сеть
4. Обратить внимание на исправность розеток, удлинителей, с помощью которых выполняется подключение гирлянды. Не допускать использование проводов и кабелей с повреждённой изоляцией, розеток и электроприборов с повреждённым (отсутствующим) корпусом.
В местах, где возможны механические повреждения, открыто проложенные провода и кабели должны быть защищены при помощи труб, коробов, ограждений. Соединение, ответвление проводов и кабелей должно выполняться в разветвительных коробках. Непосредственное соприкосновение проводов и кабелей с металлическими горячими, влажными и масляными поверхностями или предметами не допускается.
|
|

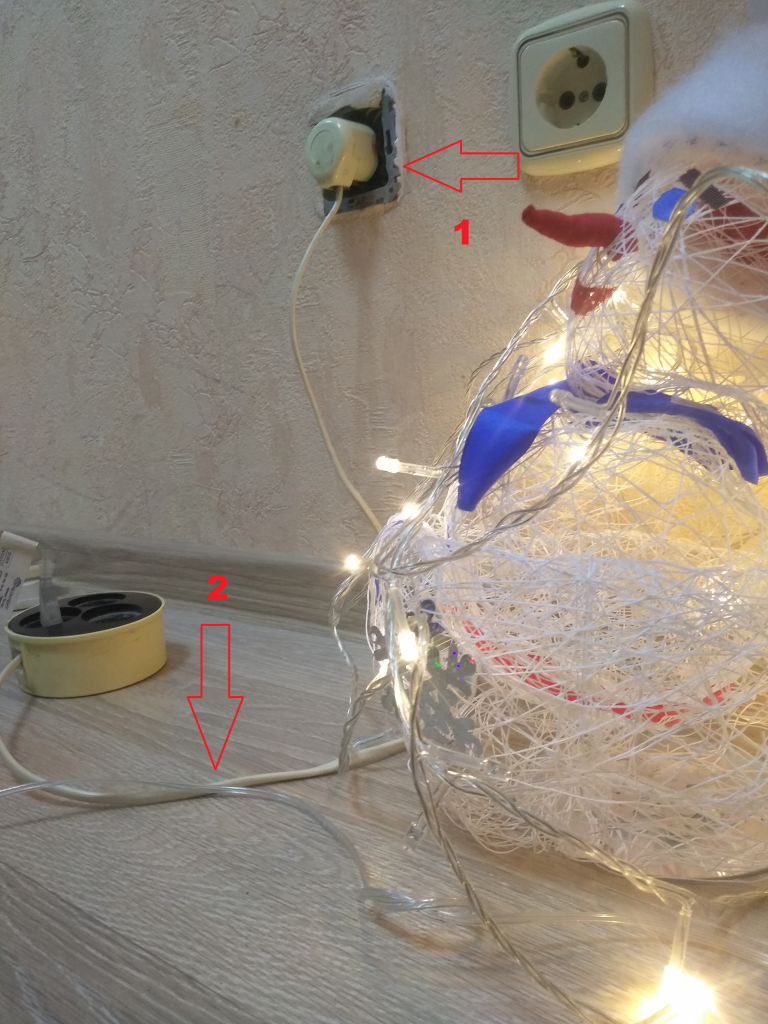

Нарушения при подключении гирлянды в электрическую сеть с помощью удлинителя: 1 – на штепсельной розетке отсутствует накладка (токоведущие части доступны для прикосновения); провода удлинителя и гирлянды не защищены от возможных механических повреждений.
5. Для обеспечения безопасности в электросети, к которой подключены гирлянды, декоративные светильники, размещённые вне помещений (на фасадах зданий, деревьев), должны применятся устройства защитного отключения (УЗО) с номинальным отключающим дифференциальным током не более 30мА.
|

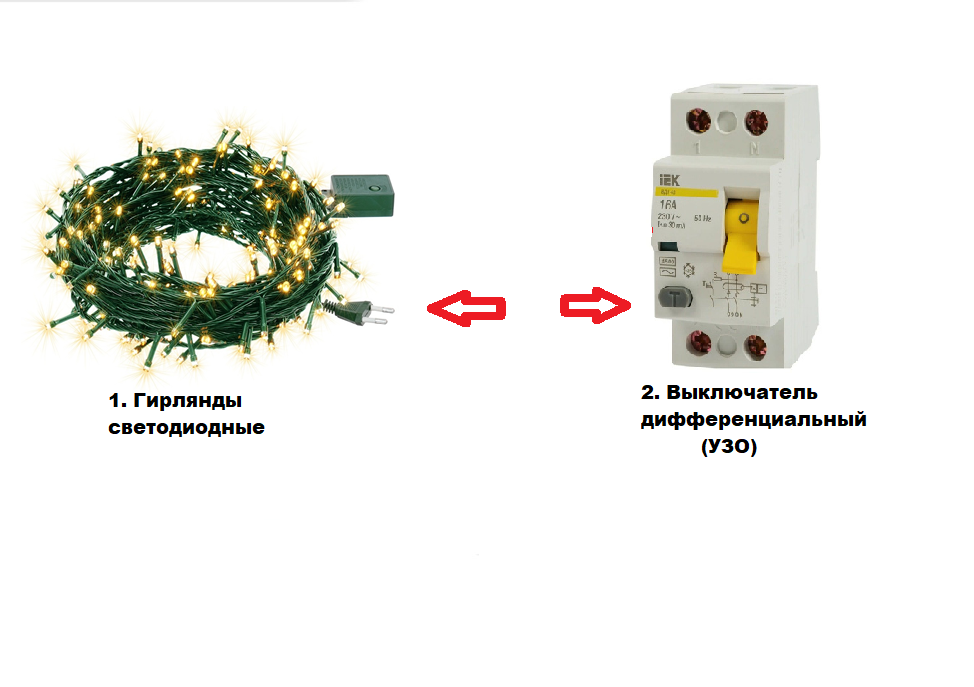

Подключение гирлянды вне помещений
к групповой розеточной сети, защищённой УЗО
6. При использовании ламп накаливания предусмотреть меры пожарной безопасности, не располагать в непосредственной близости и в прямом контакте игрушки, украшения и другие, легковоспламеняющиеся предметы.
7. Размещать гирлянды, так чтобы они не были доступны для малолетних детей, не разрешать детям самовольно включать световую иллюминацию, прикасаться к проводам и лампочкам включённой электрической гирлянды. Не допускать детей к играм со световой иллюминацией на различных фигурах, композициях, установленных на городских улицах.
|
Подключение гирлянды в доступном месте для детей
8. В помещениях не оставлять без присмотра гирлянды включёнными в электрическую сеть.
Таким образом, используя световую иллюминацию, необходимо соблюдать нормативные требования, сделать правильный выбор сертифицированного оборудования и обеспечить профессиональный подход к монтажу. Соблюдая указанные выше основные требования безопасности, вы не подвергните себя и своих близких опасности.
Госэнергогазнадзор желает Вам безопасных праздников и
весёлого Нового Года!
