Представьте ситуацию: в вашем доме или квартире затаился «невидимый враг». Причиной может стать что угодно — от грызунов, испортивших изоляцию, до банального самореза, случайно вкрученного в кабель во время ремонта. Плохой контакт в розетке или трещины в проводнике из-за перегиба создают идеальные условия для возникновения дугового пробоя.
Дуговой пробой возникает там, где повреждённая изоляция не способна удержать заряд между разъединёнными проводниками. На минимальном расстоянии между ними рождается искра, которая под нагрузкой превращается в полноценную электрическую дугу. Температура в эпицентре такого разряда колеблется от 2500°C до 7000°C. Этого достаточно, чтобы за доли секунды превратить пластик, дерево или обои в пепел.

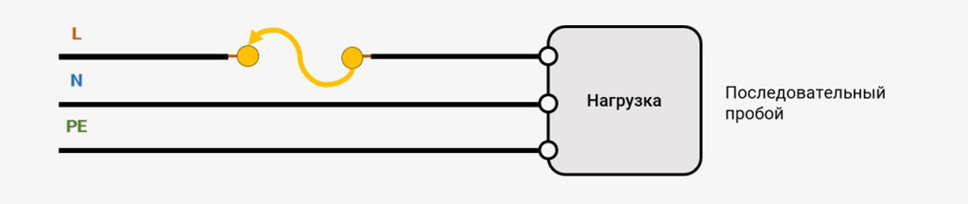

Последовательный дуговой пробой, когда дуга горит в разрыве цепи последовательно с нагрузкой, самый опасный.
Если возникает последовательный пробой (когда искра горит прямо в разрыве цепи), привычные нам защитные устройства оказываются бесполезными: автоматический выключатель не видит перегрузки, так как ток ограничен подключенными электроприборами, а УЗО (дифференциальная защита) не срабатывает, потому что утечки тока на землю или корпус не происходит — вся энергия остаётся внутри цепи. Без специальной защиты этот процесс прекратится только в двух случаях: контакт случайно восстановится или разорвётся. При несчастном стечении обстоятельств дуговой пробой может вызвать пожар. Впрочем, наверняка вы с ним уже сталкивались — это то самое «шипение», «шкворчание» плохого контакта в выключателе или розетке. Для возникновения пожара не нужны киловатты мощности. Критическим считается ток силой всего 2,5 А. Для сравнения: нагрузка в 550–600 Вт (что вдвое меньше мощности обычного электрочайника) уже создаёт условия для устойчивого горения дуги.

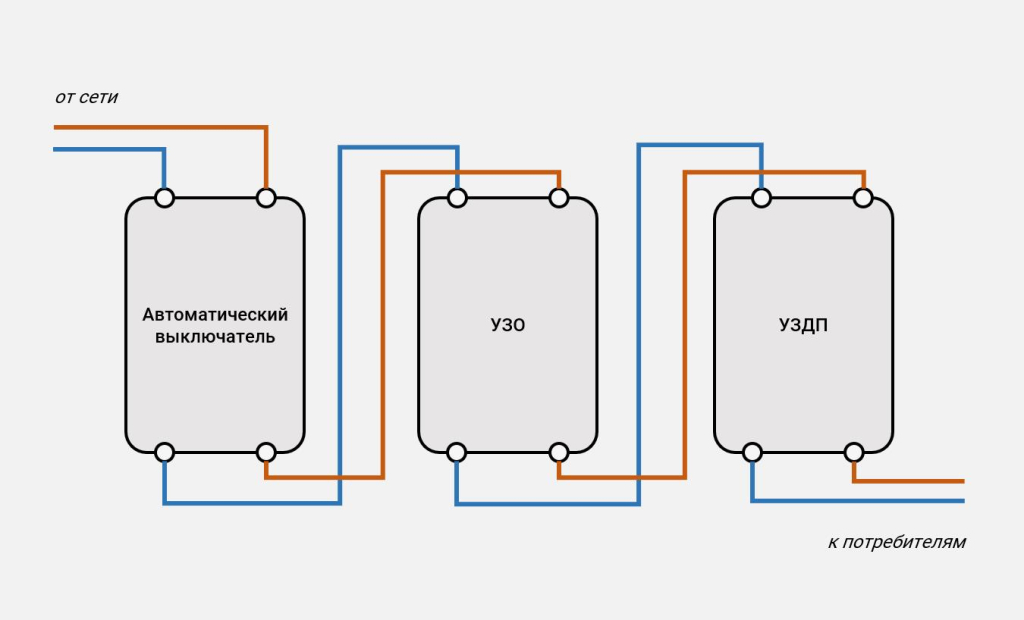

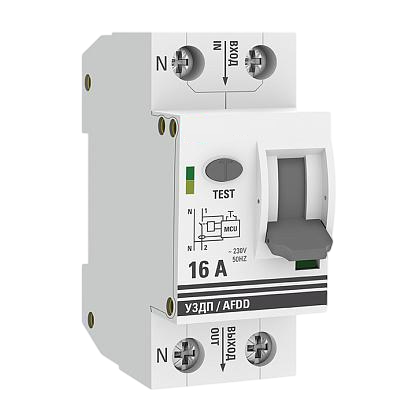

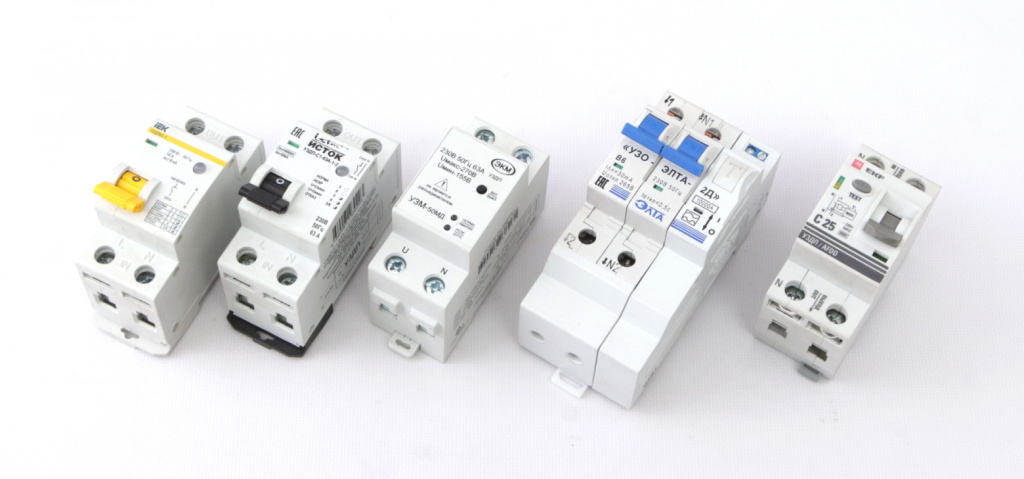

Устройство защиты от дугового пробоя (УЗДП или AFDD), оно же «устройство защиты от искрения» — интеллектуальный прибор, электроника которого способна распознавать мгновенно специфические искажения в электрической сети, которая к нему подключена. УЗДП отличает искрение щёток в дрели или работу инверторного сварочного аппарата от аварийного пробоя. Как только алгоритм подтверждает наличие опасной искры, линия обесточивается за доли секунды. Интеграция УЗДП в распределительный щит — это критически важная мера безопасности, особенно в домах и квартирах со старой проводкой, перегруженных мощной бытовой техникой.
Несмотря на высокую надёжность, УЗДП требует профессионального подхода к интеграции в систему электроснабжения. Риск ошибочного отключения у современных УЗДП минимален, но полностью исключать его нельзя. Главный секрет стабильной работы вашего электрооборудования — грамотная сегментация (деление на групповые линии) электросети. Если защита сработала, вы будете точно знать в каком направлении искать причину. Этот принцип универсален: он одинаково эффективен как для поиска «дуги», так и для выявления причин перегрузки или утечки тока.
Существуют линии, внезапное обесточивание которых может привести к серьёзным последствиям. Установка УЗДП на такие группы требует взвешенного решения. К таким относятся: пожарная и охранная сигнализация, котлы отопления и циркуляционные насосы (особенно в зимний период), медицинское оборудование, поддерживающее жизнь. В этих случаях необходимо сопоставлять риски возникновения пожара от искрения и риски, связанные с остановкой оборудования.
Номинальный ток УЗДП должен быть равен или выше номинала автоматического выключателя, защищающего данную линию, — это предотвратит перегрев и выход самого модуля из строя.
Если повсеместное внедрение УЗО объективно снизило количество смертей от поражения электрическим током, то использование УЗДП в качестве дополнительной защиты, переводит пожарную безопасность вашего жилья на принципиально новый уровень.
|
|
|
|
|
|
|
